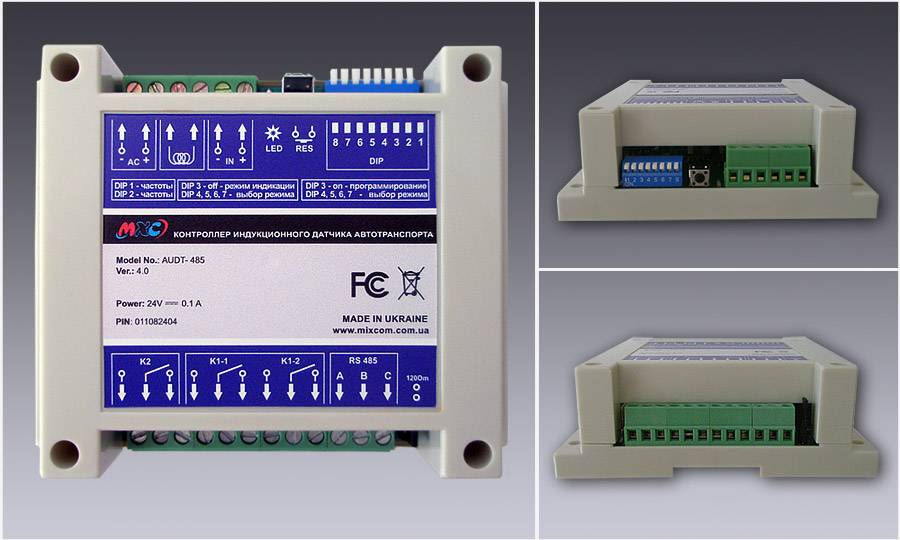

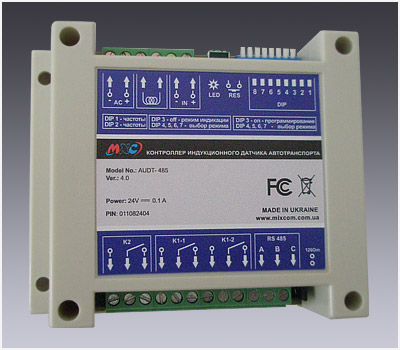

AUDT-485 v4.0: Контролер індукційної петлі.

1. Як це працює.

     Там, де необхідно знати присутність автотранспорту, потрібен певний датчик.
Оптичні найдешевші, але не надійні. Засвітка від сонця, сильний дощ, сніг, бруд, і вони не працюють або дають збої. Проходить людина чи собака чи це автомобіль – немає різниці. Ну або типовий випадок, на датчик хтось повісив одноразовий стаканчик і він не працює.
     Датчик на основі відеокамери - відеокамера та комп'ютер із програмою розпізнавання дає багато можливостей, але дорого і є проблеми з установкою та перешкодами – дощ, сніг, бруд.
     Індукційний датчик: в асфальті ріжеться заглиблення, прокладається петля з дроту, крупним планом поглиблення. Принцип роботи: петля з дроту є котушка, у неї є індуктивність. Коли на петлю наїжджає машина – індуктивність змінюється. Індуктивність вимірюють так: беремо генератор, частота якого залежить від індуктивності петлі, і вимірюємо його частоту. Машина наїхала, індуктивність зменшилася, частота зросла. Насправді все просто, і на ринку продаються такі датчики, але користуватися ними дуже не зручно. Так як частота пливе, і від температури та від інших факторів, і ці датчики або це не враховують, або погано враховують і насправді виходить що датчик спрацьовує а машини немає, або машина наїжджає на петлю а датчик не спрацьовує, і завжди треба їх скидати (калібрувати). Також вони не запам'ятовують опорну частоту при пропаданні живлення, коли на петлі машина. Коли живлення з'явиться, ці датчики вважають цю частоту опорною і не бачать автомобіль.
Якщо автомобіль стоїть на петлі довго - вони не враховують дрейф опорної частоти, - стояла машина довго, датчик або її втрачає, або машина поїхала, а датчик "приклинив" тощо.
     Тому нами було прийнято рішення розробити свій датчик.
Було проведено дослідження: чутливість різних форм петель та розмірів, різних проводів, кількість витків, різних частот (від 9Кгц до 500Кгц), різної напруги на петлі. Тестували петлі в різних умовах: заливали водою до 30см, тестували товстим шаром льоду, вплив спеки, тінь-сонце і т.д. Було досягнуто повне розуміння процесів, вплив зовнішніх факторів, досягнуто повна автоматика автопідстроювання частоти, надійність, гнучкі налаштування порогів спрацьовування, зручність налагодження та моніторингу, висока швидкість роботи (теоретично "бачить" авто до 520км на годину).
Автономна робота, лічильник спрацьовувань, індикація спрацьовування. Оптопара на зовнішній кнопці калібрування та розрядник на зашморгу для захисту від грози.

2. Характерні риси:

  • Датчик конфігурується за допомогою програми конфігурації RS485 порту або за допомогою DIP перемикачів.
  • Повне скидання пристрою: якщо при включенні тримати натиснутою кнопку (або закоротити контакти 1 і 6 на роз'єм біля процесора) від 5 до 10 секунд, - загориться світлодіод і якщо відпустити кнопку - то в EEPROM запишеться конфігурація за замовчуванням. Якщо тримати довше ніж 10 секунд, то скидання не відбудеться.

  • Опис DIP перемикачів:
  • DIP перемикачі (1=ON 0=OFF)
    DIP1 (8 перемикачів).
  • 1-й, 2-й перемикачі: зміна частоти генератора (для тонкого підстроювання складних, багато-петельних датчиків)
  • 3-й перемикач: ON-програмування; OFF-режим індикації.
  • 4-й, 5-й, 6-й, 7-й перемикачі: керування режимом індикації, або режимом програмування (див. 3-й)
  • 8-й перемикач: режим роботи імпульсного реле К2
    DIP2 (2 перемикачі).
  • 1-й, 2-й перемикачі: зміна частоти генератора (для тонкого підстроювання складних, багато-петельних датчиків)

  • Опис реле К1 и К2:
  • Реле К1 спрацьовує, коли є машина на петлі і вимикається, коли ні.
  • Реле К2 подає імпульс вказаної тривалості при наїзді на петлю або з'їзді з неї (див. DIP1 8-й перемикач).

  • 3. Технічні характеристики:

  • Два реле управління.
  • Напруга живлення 12В або 24В.
  • Наявність порту RS485.
  • Перемичка резистора-термінатора для RS485
  • Датчик температури.

  • КОНТРОЛЕР ІНДУКЦІЙНОЇ ПЕТЛИ AUDT-485 v4.0 - ОПИС: ЗАВАНТАЖИТИ     ПРОГРАМА КОНФІГУРАЦІЇ: ЗАВАНТАЖИТИ

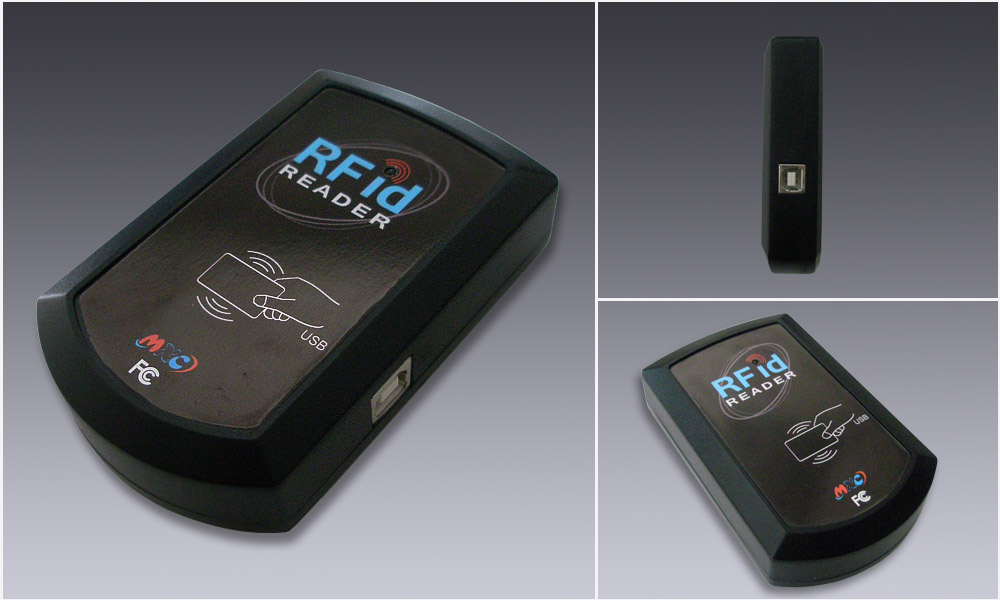

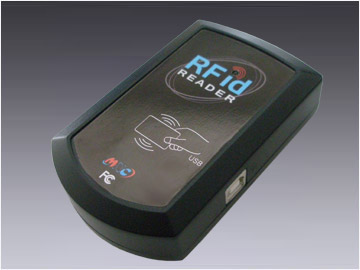

    MASK R41U v1.0: RFID зчитувач 125Khz (USB)

    1. Як це працює.

         Малогабаритний USB RFID зчитувач MASK-R41U призначений для зчитування коду безконтактних карток, кнопок, брелків (запрограмованих на швидкості від MOD16 до MOD128, стандарту EM4100 125кГц (Em Marine)) і передачі цього коду в комп'ютер через USB інтерфейс. Зчитувач працює як USB HID клавіатура і під час підключення до комп'ютерів не потребують драйверів.


    2. Особливості RFID зчитувача:

         Особливістю даного зчитувача є програмування (до 64 байт) довільні префікс, суфікс та закінчення.
    Використовуючи цю особливість, префікс, суфікс і закінчення можна закодувати будь-які послідовності натискань клавіш і паузи, таким чином повністю автоматизувати досить багато процесів доступу.

    Наприклад:
       - ввод паролю;
       - запуск певних процесів;
       - доступ до будь-яких робочих місць обладнаних комп'ютерами: (робочі місця менеджерів, касирів тощо).

         Формат видачі програмується.


    3. Технічні характеристики:

  • З лівого боку розташований світлодіод зчитування.
  • З зворотного боку розташований світлодіод живлення.
  • Живлення від USB.
  • RFID ЗЧИТАЧ MASK-R41U - ОПИС: ЗАВАНТАЖИТИ     ПРОГРАМА КОНФІГУРАЦІЇ: ЗАВАНТАЖИТИ

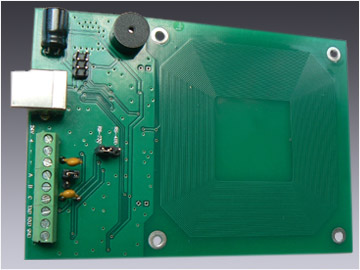

    MASK R24U v1.0: RFID зчитувач 125Khz (USB+RS232+RS485)

    RFID считыватель

    1. Як це працює.

         RFID зчитувач працює на частоті 125Кгц за стандартом EM4100 і зчитує RFID теги (картки, кнопки, брелоки), запрограмовані на швидкості від MOD16 і до MOD128. Ця інформація доступна за RS портами. Читання карток на стандартній відстані до 10 см.


    2. Особливості RFID зчитувача:

         Нами був розроблений універсальний, програмований RFID зчитувач, який працює як USB HID клавіатура та драйвера не потрібні ніде, або як RS232-485 порт.
         Тип порту та формат видачі програмується.
    Також були додані програмовані, до 16 байт, довільні префікс і суфікс, що особливо зручно при USB варіанті, де в префікс і суфікс можна відразу закодувати будь-які послідовності натискань клавіш і таким чином повністю автоматизувати будь-який процес.


    3. Технічні характеристики:

  • На звороті розташовано 2 світлодіоди, живлення та коректне зчитування.
  • Живлення або від USB або постійна напруга від 9 до 35 в.
  • Є перемичка вибору порту. Потрібно RS232 або RS485.
  • Перемичка резистора-термінатора для RS485.
  • ДЕТАЛЬНИЙ ОПИС ЗЧИТУВАЧА: ЗАВАНТАЖИТИ     ПРОГРАМА КОНФІГУРАЦІЇ ТА МОНІТОРИНГУ: ЗАВАНТАЖИТИ

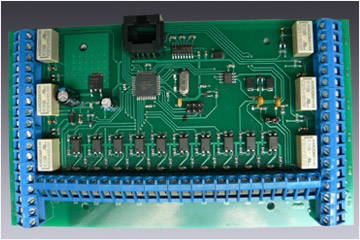

    Eyes&Hands V4.0: Програмований контролер управління (датчики та реле, RS232+RS485)

    RFID считыватель

    1. Як це працює.

         Для моніторингу та керування потрібен пристрій, що слідкує за датчиками та реле. На ринку є такі пристрої, але вони дуже примітивні або дорогі, але навіть дорогі не здатні повністю задовольнити типові потреби у автоматизації. Тому було прийнято рішення розробити такий пристрій, яке повністю покриє всі наші потреби. Було розроблено пристрій із можливістю підключення 10 датчиків через оптопари з індикацією (така дрібниця, а як зручно), 6 реле, 2 незалежні порти - RS232 і RS485, та 16 віртуальних реле-датчиків, 32шт 32 бітні лічильники або таймери з точністю до 0.0001 сек.


    2. Особливості:

         Автономний режим, що зручно конфігурується, і найголовніше, пристрій програмується алгоритм автономної, або спільної з комп'ютером, роботи. Для цього було розроблено свою, зручну мову програмування. Написана зручна програма моніторингу та управління, програмування алгоритмів та налагодження.


    3. Технічні характеристики:

  • Живлення 12в.
  • Перемичка резистора-термінатора для RS485.
  • Порт RS232 та RS485.
  • Реле - 6 шт.
  • Датчики з індикацією - 10 шт.
  • ДЕТАЛЬНИЙ ОПИС: ЗАВАНТАЖИТИ     ПРОГРАМА КОНФІГУРАЦІЇ, МОНІТОРИНГУ І НАЛАГОДЖЕННЯ: ЗАВАНТАЖИТИ

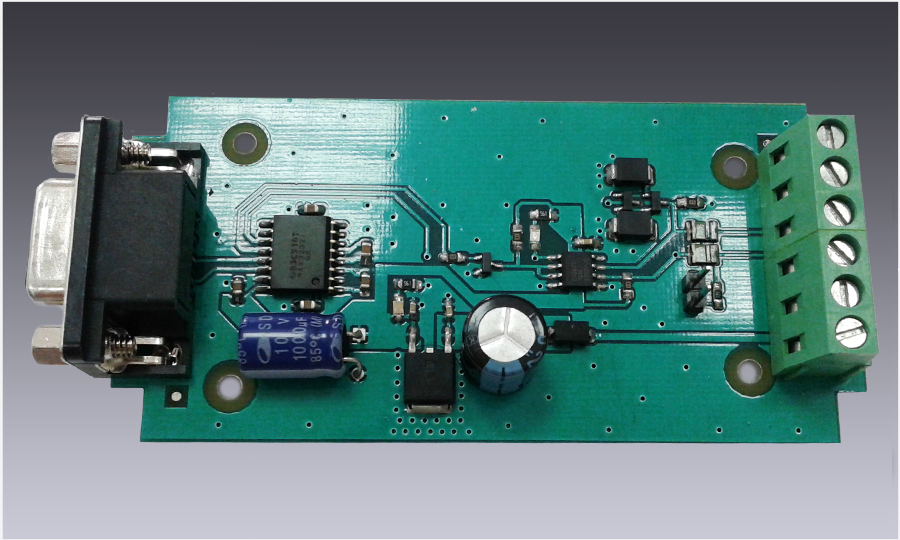

    Конвертер RS232<->RS485.

    1. Як це працює.

         Конвертер призначений для конвертації сигналу між RS232 та RS485 інтерфейсами.

         Наш конвертер сигналів RS232-RS485, живиться не від порту, а тільки від зовнішнього джерела і повністю відповідає специфікації на інтерфейси. Працює відмінно до 115 200, затримок немає, перемикання RS485 порту на передачу відбувається автоматично від сигналу TX RS232 порту. Конвертер працює не гірше ніж окрема плата з "залізним" портом, правда через RS232 порт швидкість все одно не вище 115 200 біт за секунду, але цього майже завжди вистачає.
         Для великих відстаней також необхідно на крайніх пристроях, підключення узгоджувального резистора на лінію. На наших пристроях він вже є, необхідно закоротити перемичку.
         Саме такий ось конвертер RS232-485 ми радимо для роботи.


    1. Технічні характеристики:

  • Напруга живлення від 9 до 24В.
  • Порт RS232.
  • Порт RS485.
  • Перемичка резистора-термінатора для RS485.
  • Швидкість обміну даними 115200 біт за секунду.
  • Світлодіод живлення.
  • Світлодіод передачі даних.
  • Довжина лінії RS485 - 1000М.

  • ДДЕТАЛЬНИЙ ОПИС: ЗАВАНТАЖИТИ

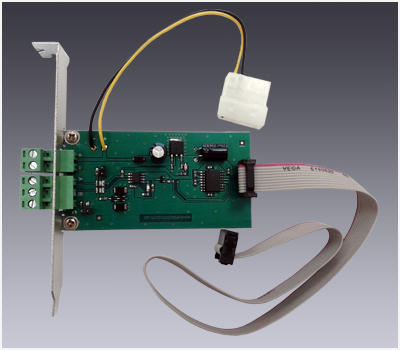

    Конвертер RS232<->RS485 (внутрішній)

    1. Як це працює.

         Конвертер призначений для конвертації сигналу між RS232 та RS485 інтерфейсами.      Цей варіант виконання призначений для встановлення всередині системного блоку комп'ютера.
         Конвертер сигналів RS232-RS485, живиться від джерела живлення комп'ютера.
         Для великих відстаней також необхідно, на крайніх пристроях, підключення узгоджувального резистора на лінію. На наших пристроях він вже є, необхідно закоротити перемичку.
         Такий варіант виконання конвертера зручно встановити всередині комп'ютера. Також є додатковий роз'єм виходу 12В. Можна використовувати для живлення зовнішніх пристроїв.
    н

    1. Технічні характеристики:

  • Напруга живлення 12В.
  • Порт RS232.
  • Порт RS485.
  • Зовнішній роз'єм 12В.
  • Перемичка резистора-термінатора для RS485.
  • Швидкість обміну даними 115200 біт за секунду.
  • Світлодіод живлення.
  • Світлодіод передачі.
  • Довжина лінії RS485 - 1000М.

  • ДОКЛАДНИЙ ОПИС: ЗАВАНТАЖИТИ
